笑臉五腳輕觸開關

外文名：Smiley five-pin touch switch

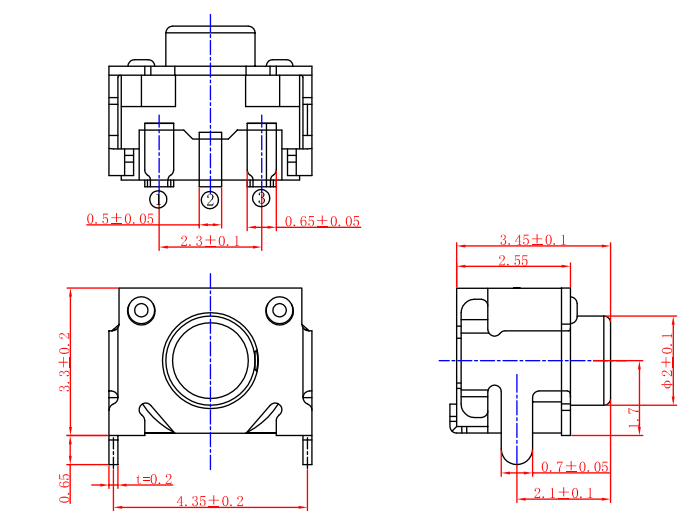

產品規格：3*5*3.5mm

物料號：YX-TS-C014

所屬類別：電子元器件-輕觸開關

研發生產：東莞市穎鑫電子科技有限公司

一、產品概述

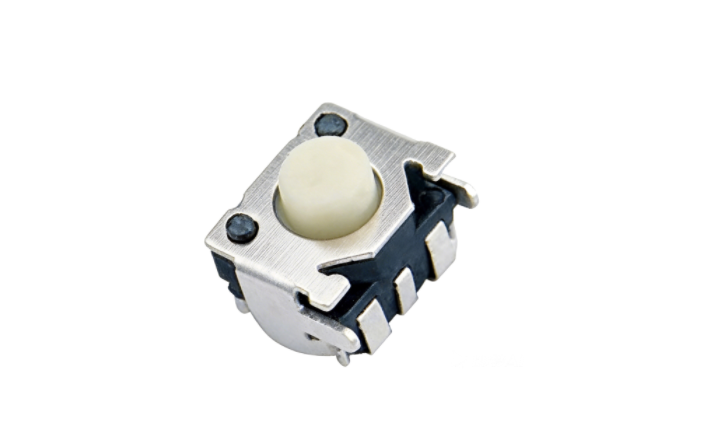

笑臉五腳輕觸開關是一款微型化、高穩定性的單回路輸出輕觸開關，屬于第四代輕觸開關的精細化升級產品，專為弱電小電流控制場景設計，因外觀結構特征被命名為“笑臉開關”，五腳結構為其核心設計特點。

該開關采用金屬彈片受力變形實現電路通斷，具備接觸電阻低、觸覺反饋清晰、動作力雙檔可選、環境適應性強等特性，操作時施加規定操作力即可使開關閉合，撤銷壓力后瞬間斷開，無自鎖功能。其3*5*3.5mm的微型尺寸適配電子設備小型化、集成化的發展趨勢，五腳結構中四個引腳為兩組導通觸點，第五個引腳起接地與固定作用，相比常規三腳開關，機械安裝穩定性與電氣安全性更優。

笑臉五腳輕觸開關在原材料選型、工藝處理上做了精細化設計，核心導電部件均采用鍍銀工藝，彈片選用不銹鋼覆銀材質，有效降低接觸電阻并提升抗疲勞性，10萬次無負載壽命可匹配中高端電子設備3-5年的使用周期，是消費電子、智能家居、小型儀器儀表等領域的核心控制配件。

二、結構與材質

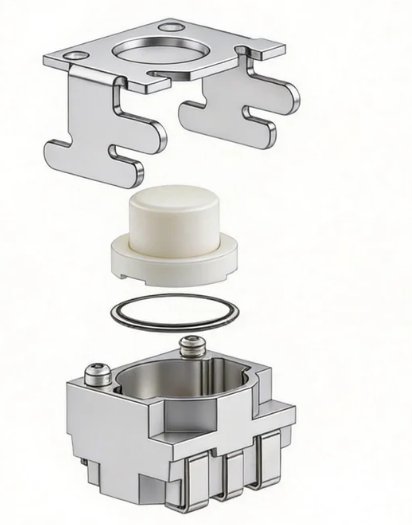

笑臉五腳輕觸開關的核心結構由蓋板、按鈕、簧片、基座、卡件五大部件組成，無防水涂層設計，屬于常規型輕觸開關，各部件的材質、工藝與功能高度適配，從源頭保證開關的電氣與機械性能，具體參數如下：

結構特點：

• 1. 單回路輸出（1 pole,1 throw），電路通斷邏輯簡單，接線便捷；

• 2. 五腳直插式設計，機械穩定性強，可有效防止設備震動、頻繁按壓導致的開關松動；

• 3. 無防水、防塵密封結構，適用于干燥、無粉塵的使用環境；

• 4. 超短行程設計，按壓響應靈敏，配合金屬彈片實現清晰的“滴答”式觸覺反饋。

三、核心參數

笑臉五腳輕觸開關的參數體系遵循輕觸開關行業通用標準，同時根據自身微型化、五腳結構的特點做了針對性優化，分為電氣性能、機械性能、環境適應性能三大核心模塊，所有參數均經過標準化測試驗證，為產品選型與電路設計提供精準依據。

3.1 電氣性能

適用于DC12V 50mA的弱電小電流場景，核心指標為低接觸電阻、高絕緣電阻，有效保證電路傳輸的穩定性與安全性，具體參數：

3.2 機械性能

主打有觸覺反應的操作，動作力雙檔設計適配不同操作場景，超短行程提升響應靈敏度，同時具備較強的端子抗變形能力，具體參數：

3.3 環境適應性能

可耐受寬溫、溫濕度交變、輕微鹽霧腐蝕等環境，適配室內多種使用場景，高低溫試驗后性能無衰減，具體參數：

3.4 耐久性核心指標

四、性能測試

笑臉五腳輕觸開關的性能測試嚴格遵循電子元器件行業標準，覆蓋電氣、機械、焊接、環境耐久性四大維度，所有測試項目均有明確的測試條件與判定標準，未達標產品判定為不合格，禁止出廠。測試后若為非破壞性測試，產品需保持正常使用性能；若為破壞性測試，需記錄極限性能參數。

4.1 電氣性能測試

• 1. 接觸電阻：采用接觸電阻儀，在1kHz小電流電壓（50mA、20mV）下測量，多次測量取平均值，需≤100mΩ；

• 2. 絕緣電阻：使用絕緣電阻測試儀，在端子之間、端子與外殼之間施加DC250V電壓，持續1分鐘，測量絕緣電阻值，需≥100MΩ；

• 3. 耐電壓：施加AC250V（50/60Hz）電壓，感應電流控制在1mA，持續1分鐘，觀察是否出現擊穿、漏電現象，無擊穿為合格。

4.2 機械性能測試

• 1. 動作力與行程：采用推拉力計垂直按壓開關中心，記錄開關閉合時的力值與移動距離，需符合雙檔動作力與行程公差要求；

• 2. 手感值：通過推拉力計分別測量按力與回彈力，計算差值占按力的百分比，需在30%-70%區間；

• 3. 端子靜負荷：在端子頂部單方向施加300g靜負荷，持續1分鐘，卸載后檢查端子是否變形、接觸是否良好，無異常為合格。

4.3 焊接性能測試

• 1. 可焊性：將開關端子垂直浸入錫池0.5mm，錫池溫度260±5℃，保持3秒后取出，冷卻后觀察端子上錫情況，上錫面積≥95%為合格；

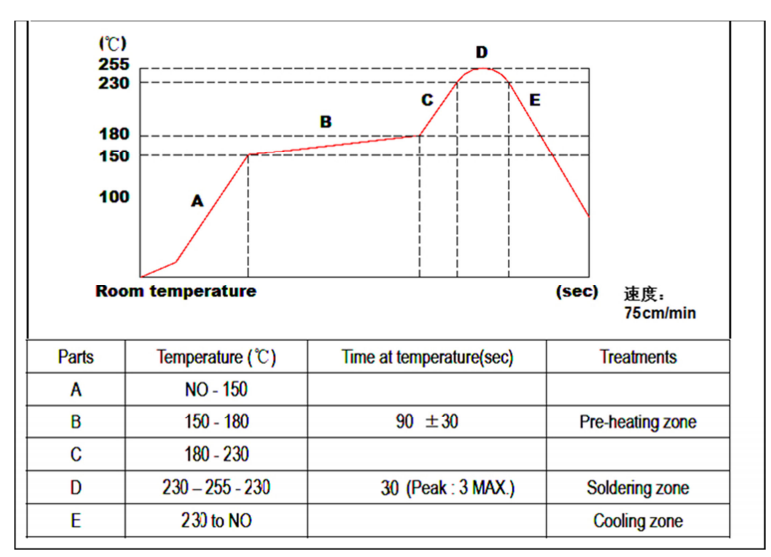

• 2. 耐焊性：分波峰焊與手工焊兩種方式，波峰焊匹配1.6mm厚PCB板，溫度260±5℃，時間3±0.5秒；手工焊使用電烙鐵，溫度350±5℃，時間3±0.5秒，禁止在端子上施加異常壓力，焊接后檢查開關本體是否變形，測試電氣、機械性能，無異常為合格。

4.4 環境耐久性測試

• 1. 溫濕度試驗：將開關放入恒溫恒濕箱，分別按耐熱、耐冷、耐濕條件設置參數，達到測試時間后取出，常溫恢復規定時間，測試電氣、機械性能；

• 2. 溫度交變試驗：在恒溫恒濕箱中實現-40℃至85℃的溫度切換，各保溫2小時，完成5次循環后取出，常溫恢復1小時，檢測接觸電阻、絕緣電阻；

• 3. 鹽霧試驗：將開關放入鹽霧試驗箱，配置5±1%的氯化鈉溶液，噴霧溫度35±2℃，按8小時噴霧、1小時停止的循環方式，累計24小時后取出，自然晾干后檢查外觀與電氣性能；

• 4. 壽命測試：采用機械裝置無負載按壓開關，按壓速度100-120次/分鐘，連續操作10萬次后，測試接觸電阻與動作力，符合公差要求為合格。

五、應用范圍

笑臉五腳輕觸開關因微型尺寸、雙檔動作力、低損耗、高穩定性的特性，主要應用于DC12V 50mA以內的弱電小電流控制場景，適配各類小型化、集成化電子設備，覆蓋消費電子、智能家居、小型儀器儀表、車載便攜設備四大領域，具體應用場景如下：

• 1. 消費電子：藍牙耳機、小型藍牙音箱、運動手環、便攜式充電寶、錄音筆、小型數碼播放器等設備的按鍵控制，選用160±50gf輕動作力版本，提升輕觸操作體驗；

• 2. 智能家居：智能觸控面板、智能插座、小型傳感器、智能燈具、電子窗簾控制器等設備的按鍵控制，選用260±50gf重動作力版本，實現防誤觸功能；

• 3. 小型儀器儀表：實驗室小型檢測儀、工業便攜儀表、醫療小型診斷設備（如電子體溫計、血壓計）、驗鈔筆、激光筆等的信號控制回路，利用低接觸電阻保證信號傳輸準確性；

• 4. 車載便攜設備：車載藍牙、車載充電器、車內小型氛圍燈、汽車防盜遙控器等的按鍵控制，依托寬溫適應能力（-40℃至85℃）適配車載極端環境；

• 5. 玩具與小型健身器材：電子玩具、小型按摩儀、便攜計步器等的按鍵控制，利用10萬次壽命匹配高頻次使用需求。

禁用場景：

• - 強電場景（如220V市電直接控制）；

• - 大電流負載場景（超過50mA）；

• - 潮濕、多粉塵、強腐蝕的戶外環境；

• - 機械檢測、連續通斷的工業控制場景。

六、使用注意事項

笑臉五腳輕觸開關為精密電子元器件，其使用與安裝工藝直接影響使用壽命與性能穩定性，需嚴格遵循以下注意事項，避免因操作不當導致開關損壞、性能劣化：

1. 焊接操作

• - 焊接時禁止在端子上施加負荷，防止端子松動、變形；

• - 僅可采用波峰焊或手工焊，嚴格遵循焊接溫度與時間要求，手工焊禁止用力按壓電烙鐵；

• - 若需二次焊接，需待第一次焊接部位恢復常溫后進行，避免連續加熱導致開關本體變形；

• - 焊接前需確認PCB板安裝孔尺寸與開關引腳匹配，參考產品規格書推薦尺寸。

2. 安裝與操作

• - 開關為人工操作設計，禁止用于機械性檢測、連續通斷的自動化控制；

• - 按壓時需垂直按壓開關中心部位，避免側面按壓，防止按鈕、簧片變形；

• - 禁止施加超過2倍動作力的負荷，防止金屬彈片永久變形，導致開關失效；

• - 安裝后若設備需經過蓄熱硬化爐（如粘結劑固化），需提前確認爐溫與時間，避免高溫損壞開關。

3. 使用環境

• - 禁止在潮濕、多粉塵、有腐蝕性氣體的環境中使用，防止觸點氧化、接觸不良；

• - 開關以直流電阻負載為設計前提，禁止用于感應性負載、電容性負載場景，如需使用需提前做性能驗證；

• - 避免將開關安裝在設備震動劇烈的部位，若無法避免，需增加固定結構，防止開關松動。

4. 儲存與運輸

• - 儲存環境需保持干燥、通風，溫度控制在-20℃至40℃，相對濕度＜85%，避免陽光直射、雨淋；

• - 運輸過程中做好防震、防壓保護，避免開關受到劇烈撞擊、擠壓，導致內部部件移位；

• - 開關開封后需盡快使用，避免長期暴露在空氣中導致觸點鍍銀層氧化。

七、挑選與鑒別方法

笑臉五腳輕觸開關的品質優劣主要由原材料、工藝處理、組裝精度、出廠檢測四大因素決定，挑選時需從外觀、手感、性能檢測三個維度進行鑒別，同時優先選擇正規廠家生產的產品，確保產品符合規格書參數要求。

7.1 外觀鑒別

• 1. 觀察引腳：引腳為黃銅/磷銅鍍銀材質，表面應光滑、無氧化、無露銅，引腳垂直度好，無彎曲、變形；

• 2. 檢查本體：開關基座、按鈕為LCP材質，表面無毛刺、裂紋、色差，蓋板與基座扣合緊密，無松動、縫隙；

• 3. 查看標識：產品表面應清晰標注規格型號、物料號，無模糊、脫落現象，包裝上有廠家名稱、生產日期、檢驗合格標識。

7.2 手感鑒別

• 1. 按壓手感：垂直按壓開關，應感受到清晰的觸覺反饋（“滴答”聲），無卡滯、虛按現象，按壓過程順暢；

• 2. 動作力一致性：同批次開關的動作力應保持一致，無明顯輕重差異，輕檔/重檔開關的按力符合公差要求；

• 3. 回彈力：松開按壓后，按鈕應快速復位，無回彈緩慢、卡滯現象，復位后開關處于斷開狀態。

7.3 簡易性能檢測

• 1. 通斷檢測：使用萬用表通斷檔，連接開關的導通引腳，按壓開關時萬用表應發出蜂鳴聲，松開后蜂鳴聲停止，無接觸不良、常通/常斷現象；

• 2. 接觸電阻檢測：若有條件，使用接觸電阻儀測量接觸電阻，應≤100mΩ，多次按壓測量，數值無明顯波動；

• 3. 端子牢固性：用手輕輕拉動引腳，引腳應無松動、脫落，與基座連接緊密。

7.4 廠家與批次選擇

• 1. 優先選擇溫州瀚精電子、東莞市穎鑫電子原廠生產的產品，避免購買三無產品；

• 2. 要求廠家提供產品規格書、檢測報告，確認產品參數與實際需求匹配；

• 3. 同批次產品需進行抽樣檢測，檢測合格率需達到100%，避免批次性質量問題。

八、與常規輕觸開關的對比區別

笑臉五腳輕觸開關作為3*5*3.5mm的微型輕觸開關，與常規三腳輕觸開關、大尺寸輕觸開關相比，在結構、性能、應用場景上有明顯差異，具體對比如下：
