YX30系列貼片式全方向性觸發開關規格書

發布時間：2025-12-19　點此：87次

FC30系列貼片式<a href="http://yb-qd.com/tags-3222.html" title="全方向性觸發開關規格書" target="_blank" style="color: #1745FF;">全方向性觸發開關規格書</a>

YX30系列貼片式全方向性觸發開關規格書

CAD編號：FC20210304

發布日期：2021-03-04

繪制尺寸：A4

繪制比例：2:1

零件名稱：震動開關（YX30-引腳）

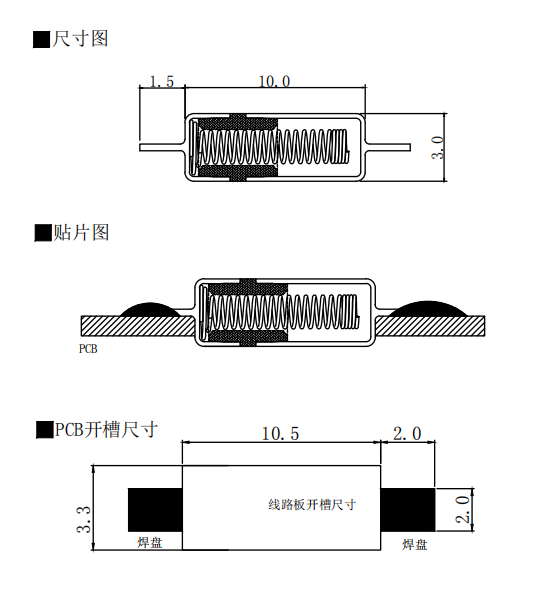

YX30震動開關尺寸圖

一、產品基礎信息

項目<	詳細信息
產品系列	FC30系列
產品類型	貼片式全方向性觸發開關
工作狀態	靜止時為OFF狀態；受到外力產生震動時為ON狀態
封裝特性	完全密封式封裝，具備防水、防塵功能
使用壽命	正常使用狀態下可達500,000次（50萬次）

二、電氣性能參數

性能指標<	具體數值
電容量	最大5PF（5PF max.）
耐電壓	最小500V DC，持續1分鐘（500V DC min. 1分鐘）
絕緣電阻	最小1000MΩ（1000MΩ min.）
開路電阻	大于10MΩ（>10M）
接觸電阻	初期最大100Ω；壽命后最大200Ω（初期100max. 壽命后200max.）
導通時間	最大2ms（2ms）
導通率	最小90%，平均95%（90% min., 95% Av.）
額定參數	5mA、12V DC

三、機械與環境性能

性能指標<	具體數值
工作溫度范圍	-35°C ~ 100°C（-35° to 100°）
儲存溫度范圍	-40°C ~ 120°C（-40° to 120°）
端子拉力	500gf/分（500gf/分）
操作壽命	500,000次循環（500,000 Cycles）

四、焊接特性

焊接要求<	具體規范
焊錫材質	含錫量100%
焊接溫度	260°C±10°C
焊接時間	2-2.5秒
禁用助焊劑	強酸、堿性助焊劑（不可使用強酸、堿性助焊劑）

注意：焊接時需嚴格遵循上述參數，避免使用禁用助焊劑，否則可能影響產品性能。
